Vakuum-Spannplatten-Sintermetall Typ VMS
Vakuum-Spannplatten-Sintermetall Typ VMS
-
- Robuste Konstruktion
- innovativ
-
- Robuste Konstruktion
- innovativ

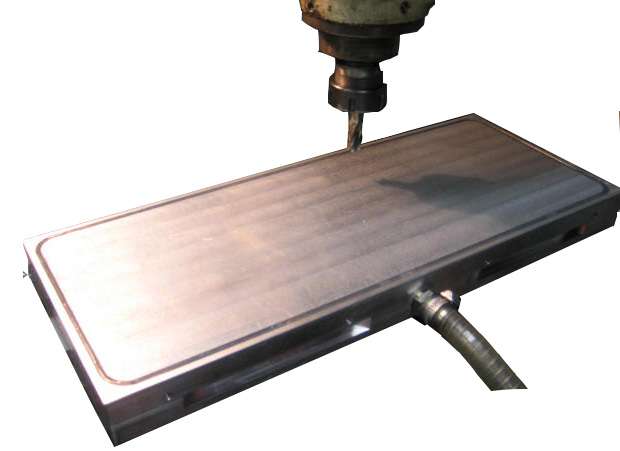

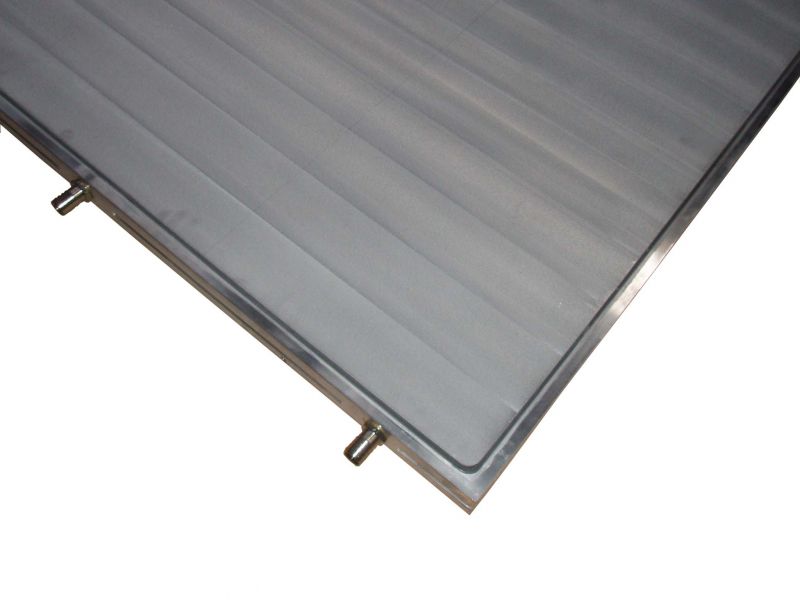

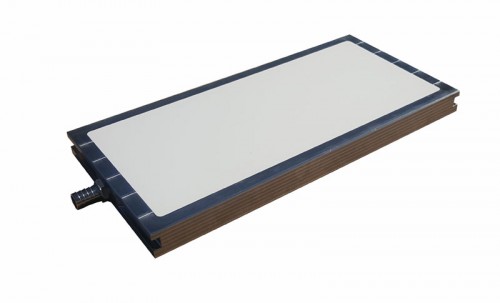

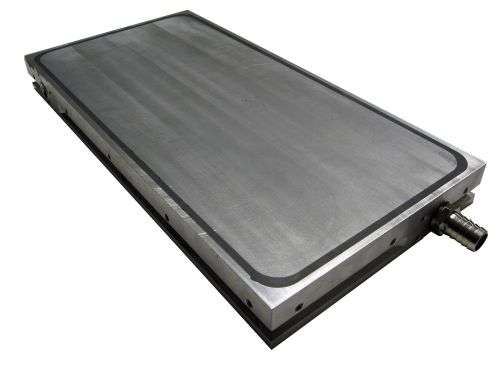

. Vakuum-Spannplatten aus Sintermetall
. Geeignet für durchgehende Bearbeitungen (Durchgangsbohrungen)
. Sind ideal für die Bearbeitung von dünnen Teilen (unter 0,5 mm Dicke)
oder nichtmagnetischen Werkstoffen wie Glas, Keramik, Kunststoff
Lieferumfang:
- Schlauchanschluss
- Anschläge
Bestellen Sie auch das erforderliche Zubehör:
- siehe REF: 30.11/ 30.12/ 30.14/ 30.18/ 30.15
geeignete Vakuumpumpe: siehe Referenz 30.10/ 30.20
-
Anwendungen :
- Schleifen

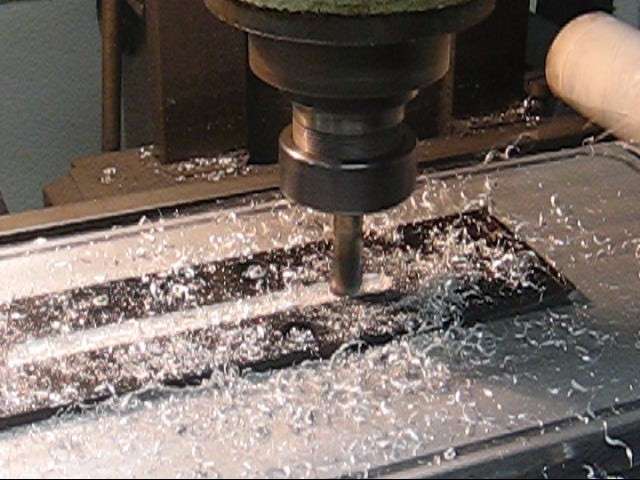

- Fräsen
- Messen
- Bohren
- Konturfräsen
- Bearbeitung
- Polieren
-
Parallelität :
- 0.02/100 mm
-
Planparallelität :
- 0.02/100 mm
- Andere Position für den Anschluss
- Mehrere unabhängige Bereiche
- Sonderbearbeitung, Palettierung
- Mit Stahlgrundplatte für´s Spannen auf Magnetspannplatten
- Mehrere unabhängige Bereiche
- Sonderbearbeitung, Palettierung
- Mit Stahlgrundplatte für´s Spannen auf Magnetspannplatten
| Anzahl | Produkt | Gewicht in Kg | A | B | C |
|---|---|---|---|---|---|
| 30.03.200100 | 2,0 | 200 | 100 | 38 | |
| 30.03.250150 | 3,5 | 250 | 150 | 38 | |
| 30.03.300150 | 4,5 | 300 | 150 | 38 | |
| 30.03.350150 | 5,0 | 350 | 150 | 38 | |
| 30.03.400200 | 8,0 | 400 | 200 | 38 | |
| 30.03.500200 | 13,0 | 500 | 200 | 38 | |
| 30.03.600200 | 15,5 | 600 | 200 | 38 | |
| 30.03.400300 | 13,0 | 400 | 300 | 38 | |
| 30.03.500300 | 19,5 | 500 | 300 | 38 | |
| 30.03.600300 | 23,0 | 600 | 300 | 38 | |
| 30.03.700300 | 25,0 | 700 | 300 | 38 | |
| 30.03.400400 | 21,0 | 400 | 400 | 38 | |
| 30.03.600400 | 31,0 | 600 | 400 | 38 | |
| 30.03.800400 | 41,0 | 800 | 400 | 38 | |
| 30.03.1000400 | 65,0 | 1000 | 400 | 38 | |
| 30.03.500500 | 33,0 | 500 | 500 | 38 | |
| 30.03.1000500 | 66,0 | 1000 | 500 | 48 |
