REF 12.05

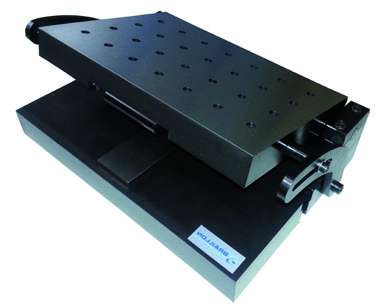

Sinustisch Typ BSS/ Fräsen
-
- Robuste Konstruktion
- niedrige Bauhöhe
-
- Robuste Konstruktion
- niedrige Bauhöhe
. Grundkörper in Stahlausführung XC48 gefräst,
. Schwenkung um die Längsachse.
. Endmaß-Auflage aus Z160 – gehärtet und präzisionsgeschliffen
. Gewindebohrungen M10 im Raster 40x40 mm
. keine Magnetplatte mitgeliefert
-
Anwendungen :
- Fräsen
- Bohren
- Bearbeitung
-
Winkelgenauigkeit :
- ± 15 Sek.
-
Parallelität :
- ± 0.03/100 mm

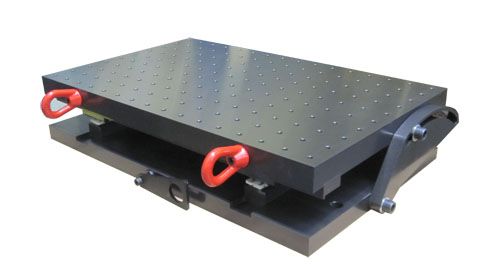

- Tische mit Hebemechanismus

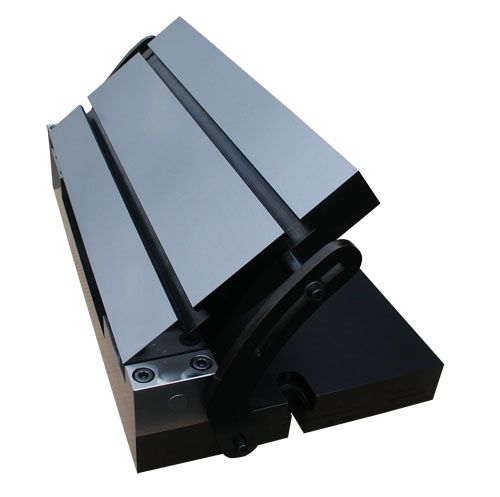

- Mit T-Nuten

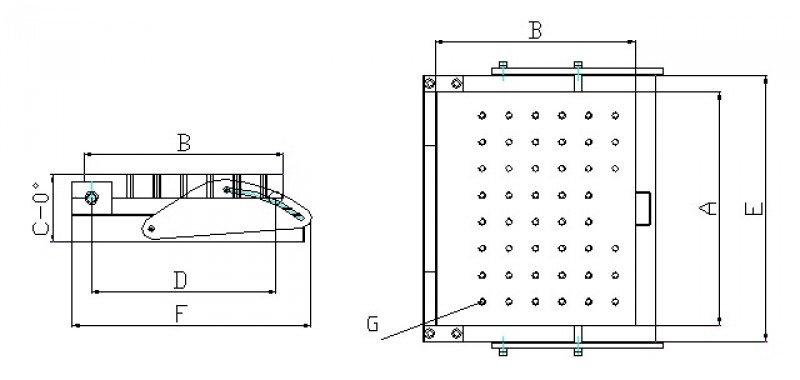

| Anzahl | Produkt | Gewicht in Kg | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|---|---|
| 12.05.300200 | 31,3 | 300 | 200 | 100 | - | 351 | 250 | 28xM10 | |
| 12.05.400200 | 38 | 400 | 200 | 100 | - | 451 | 250 | - | |
| 12.05.250250 | 32,6 | 250 | 250 | 100 | - | 301 | 300 | - | |
| 12.05.350250 | 45,5 | 350 | 250 | 100 | - | 401 | 300 | - | |
| 12.05.350300 | 54,7 | 350 | 300 | 96 | - | 401 | 350 | 158xM8 | |
| 12.05.400300 | 62,5 | 400 | 300 | 95 | - | 451 | 350 | 70xM8 | |
| 12.05.600400 | 124,9 | 600 | 400 | 165 | - | 681 | 430 | 96xM10 | |
| 12.05.800400 | 166,5 | 800 | 400 | 165 | - | 831 | 400 | 465xM10 | |
| 12.05.500500 | 130,0 | 500 | 500 | 165 | - | 531 | 500 | - | |
| 12.05.800500 | 208,0 | 800 | 500 | 165 | - | 831 | 500 | 160xM10 |
