Sinustisch Einfach Schwenkbar Typ PF2/SS

    • niedrige Bauhöhe

. Standard Permanent Magnetspannplatte Typ PF2
. Grundkörper in Stahlausführung, gehärtet HRC 60
. Präzisionsgeschliffen für höchste Genauigkeit
. Schwenkung um die Längsachse: von 0 bis 45°

Lieferumfang:
- 1 Bedienschlüssel
- Anschläge
- Sinustabelle

  • Anwendungen :
    • Schleifen
    • Erodieren (EDM)
    • Messen
  • Winkelgenauigkeit :
    • ± 5'' Sek.
  • Parallelität :
    • ± 0.003/100 mm
  • Nennhaftkraft :
    • 120 N/cm²
  • Polteilung :
    • 2 mm
    • 0.5 mm Messing
    • 1.5 mm Stahl
  • Abnutzbarkeit der aktiven Fläche :
    • 8 mm
  • Magnetfeldhöhe :
    • 4 mm
Optionen :
- Andere Magnetspannplatten auf Anfrage
- Schwenkung um die Kurzachse
- Adaption für Palettiersystem: Erowa, 3R, Hirschmann, Vischer & Boli,…
- Befestigungsnut (siehe Bild 3) in Grundplatte

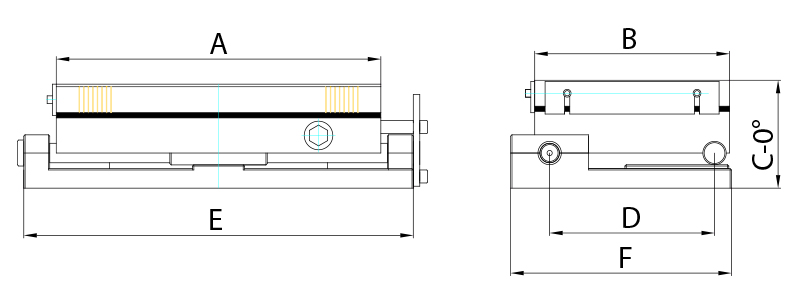

12-01-800px-5025

Anzahl Produkt Gewicht in Kg A B C D E F
12.01.17510010,517510085,475225102
12.01.25012518,325012585,4100305132
12.01.15015012,715015085,4100200152
12.01.30015026,730015085,4100350152
12.01.35015038,035015085,4100400152
