Sinustisch Doppelt Schwenkbar Typ PF2/SD
print
REF 12.02
  • 12.02- Sinustisch Doppelt Schwenkbar
  • Doppelt Schwenkbar
  • 12-02a-i-36148
12.02- Sinustisch Doppelt SchwenkbarDoppelt Schwenkbar12-02a-i-36148

Sinustisch Doppelt Schwenkbar Typ PF2/SD

    • Robuste Konstruktion
    • niedrige Bauhöhe

. Standard Permanent Magnetspannplatte Typ PF2
. Grundkörper in Stahlausführung, gehärtet HRC 60
. Präzisionsgeschliffen für höchste Genauigkeit.
. Schwenkung um die Längs-und Kurzachs: von 0 bis 45° und 0°bis 30°

Lieferumfang:
- 1 Bedienschlüssel
- Anschläge
- Sinustabelle

  • Anwendungen :
    • Schleifen
    • Erodieren (EDM)
    • Messen
  • Winkelgenauigkeit :
    • ± 5'' Sek.
  • Parallelität :
    • ± 0.003/100 mm
  • Nennhaftkraft :
    • 100 N/cm²
  • Polteilung :
    • 2 mm
    • 0.5 mm Messing
    • 1.5 mm Stahl
  • Abnutzbarkeit der aktiven Fläche :
    • 8 mm
  • Magnetfeldhöhe :
    • 4 mm
Optionen :
- Andere Magnetspannplatten auf Anfrage
- Schwenkung um die Kurzachse
- Adaption für Palettiersystem: Erowa, 3R, Hirschmann, Vischer & Boli
12-02-800px-5026

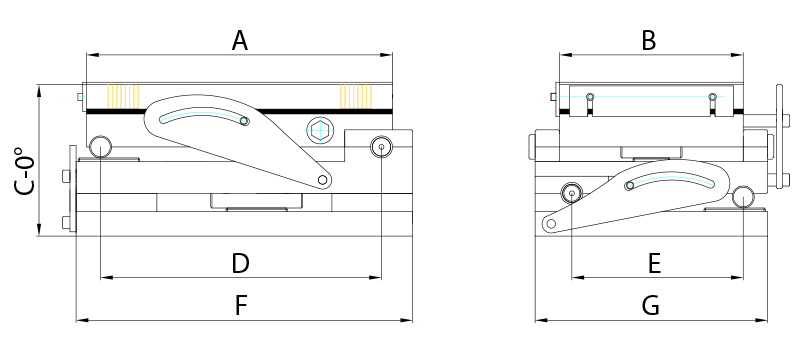

Anzahl Produkt Gewicht in Kg A B C D E F G
12.02.17510013,5175100123,710075225160
12.02.25012523,4250125123,7100100300185
12.02.30015033,1300150123,7200100350205
12.02.35015051,0350150130300125400205
