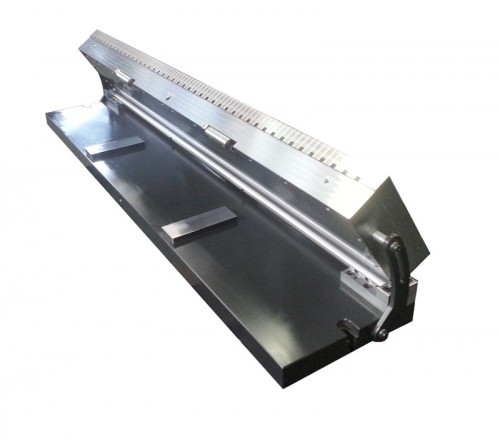

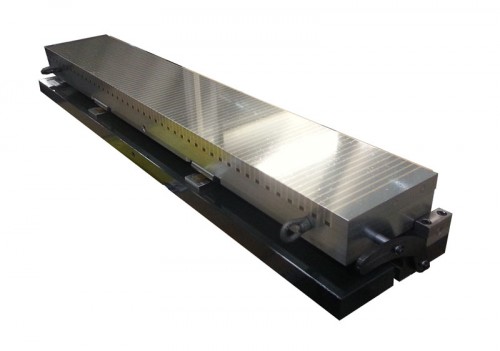

PRÄZISIONS-SINUSTISCH TYP EPICA/SS

    • Robuste Konstruktion
    • wasserdichte Konstruktion

. Grundkörper in Stahlausführung, gehärtet HRC 60 und präzisionsgeschliffen
. Höchste Genauigkeit
. Schwenkung um die Längsachse: von 0 bis 45°
. Standard mit Feinpol Elektropermanent-Magnetplatte EPICA
. Erläuterung Tabelle: D= Leistung

Lieferumfang:
. Wahlweise 3m, 6m oder 10m Kabel, an der kurzen Seite
. Lang- und kurzseitige Anschläge
. Spannpratzen

  • Anwendungen :
    • Schleifen
    • Erodieren (EDM)

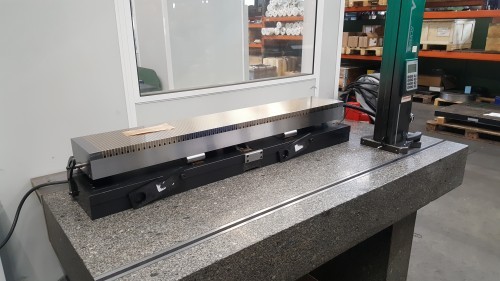

    • Messen
  • Winkelgenauigkeit :
    • ± 5'' Sek.
  • Parallelität :
    • ± 0.003/100 mm
  • Nennhaftkraft :
    • 110 N/cm²
  • Polteilung :
    • 13 mm
  • Abnutzbarkeit der aktiven Fläche :
    • 8 mm
  • Magnetfeldhöhe :
    • 5 mm
Optionen :
- Andere Magnetspannplatten auf Anfrage
- Schwenkung um die Kurzachse
- Adaption für Palettiersystem: Erowa, 3R, Hirschmann, Vischer & Boli,…
- Befestigungsnut (siehe Bild 3) in Grundplatte

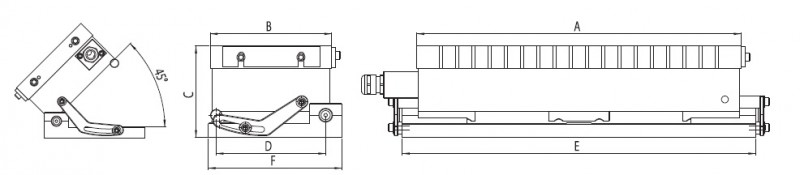

12-07-13-36285

Anzahl Produkt Gewicht in Kg A B C D E F
12.07.13.45015065300150136-451200
12.07.13.30020064300200136177351250
12.07.13.40020084400200136177451250
12.07.13.500200105500200136177551250
12.07.13.600200136600200146177651250
12.07.13.600300270600300200-651350
12.07.13.600400350600400200-651450
12.07.13.800400465800400200-851450
12.07.13.120020028012002001461771251250
12.07.13.12004003701200400200181,51251250
