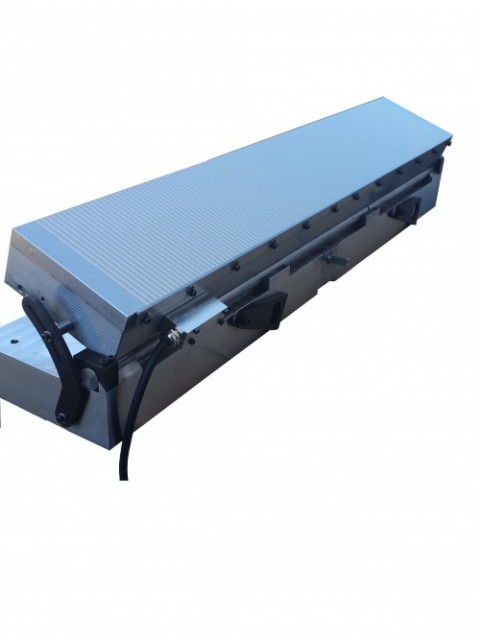

  • 20180910-134745-kopie-36161

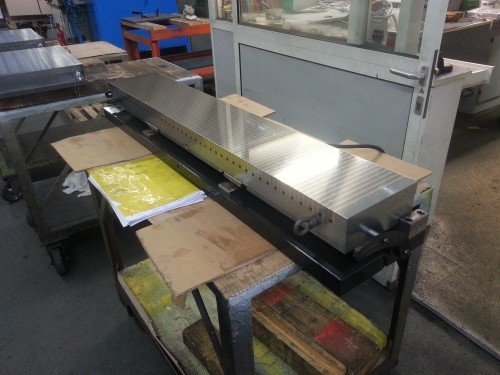

  • 20160413-142513-36288

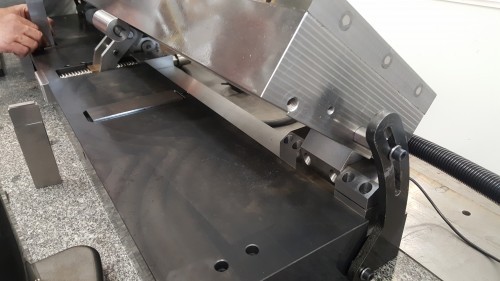

  • 20190423-105553ne-pas-detourer-36289
20180910-134745-kopie-3616120160413-142513-3628820190423-105553ne-pas-detourer-36289

PRÄZISIONS-SINUSTISCH TYP EPEFINE/ SS

    • Robuste Konstruktion
    • wasserdichte Konstruktion

. Grundkörper in Stahlausführung, gehärtet HRC 60 und präzisionsgeschliffen
. Höchste Genauigkeit
. Schwenkung um die Längsachse: von 0 bis 45°
. Standard mit Feinpol Elektropermanent-Magnetplatte EPEFINE2
. Erläuterung Tabelle: D= Leistung

Lieferumfang:
. Wahlweise 3m, 6m oder 10m Kabel, an der kurzen Seite
. Lang- und kurzseitige Anschläge
. Spannpratzen

  • Anwendungen :
    • Schleifen
    • Erodieren (EDM)
    • Messen
  • Winkelgenauigkeit :
    • ± 5'' Sek.
  • Parallelität :
    • ± 0.003/100 mm
  • Nennhaftkraft :
    • 110 N/cm²
  • Polteilung :
    • 5 mm
  • Abnutzbarkeit der aktiven Fläche :
    • 8 mm
  • Magnetfeldhöhe :
    • 4 mm
Optionen :
- Andere Magnetspannplatten auf Anfrage
- Schwenkung um die Kurzachse
- Adaption für Palettiersystem: Erowa, 3R, Hirschmann, Vischer & Boli,…
- Befestigungsnut (siehe Bild 3) in Grundplatte

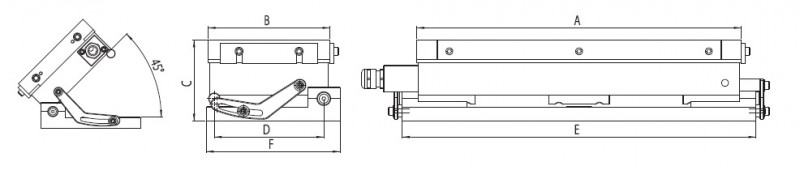

12-07-5-36284

Anzahl Produkt Gewicht in Kg A B C D E F
12.07.5.45015055450150126-490165
12.07.5.30020055300200126-340220
12.07.5.40020072400200126-440220
12.07.5.50020090500200126-540220
12.07.5.600200106600200126-640220
12.07.5.600300158600300126-640320
