Permanentmagnet mit pneumatischer Steuerung
print
REF 20.22

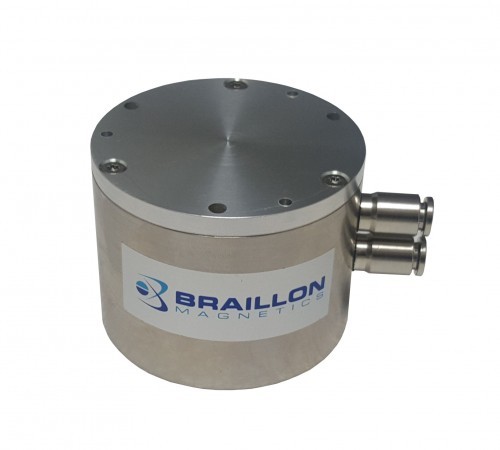

  • 20-22-65a-36108

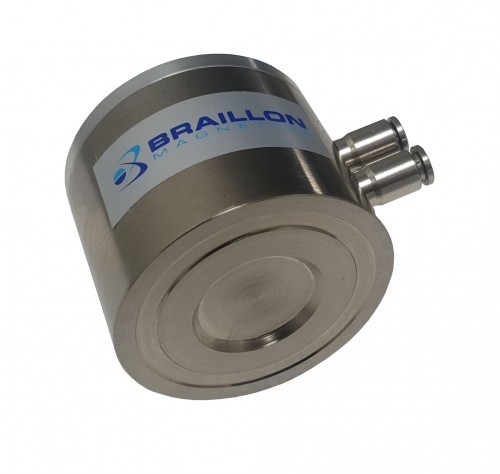

  • 20-22-65-36109

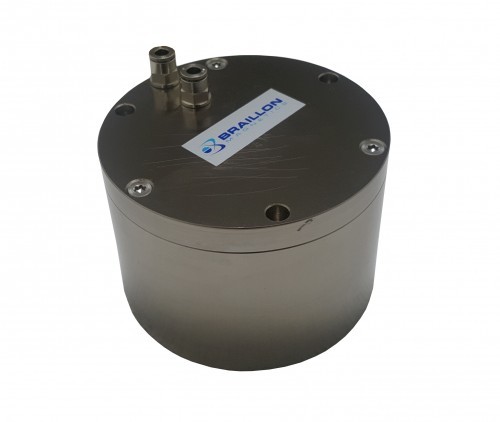

  • 20-22-180-36110

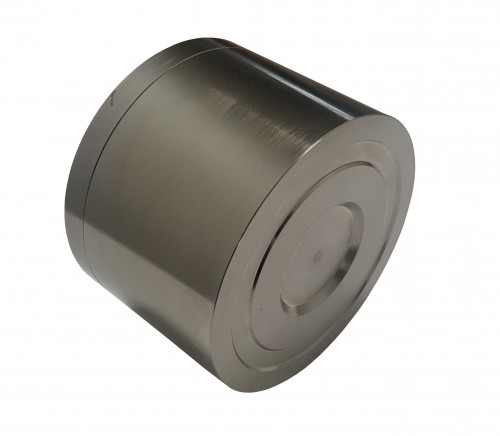

  • 20-22-180a-36111
20-22-65a-3610820-22-65-3610920-22-180-3611020-22-180a-36111

Permanentmagnet mit pneumatischer Steuerung

    • Hohe Haftkraft
    • innovativ
    • Robuste und kompakte Konstruktion

. Permanentmagnetsystem mit Neodymmagneten
. Vielseitig einsetzbar
. Kleine Abmasse, wenig Gewicht
. Hohe Haftkräfte auch bei perforiertem Material
. Druckluft nötig nur beim Magnetisierzyklus oder Entmagnetisierzyklus
. Benötigte Zeit für 1 Zykluss <1s

Erläuterungen Tabelle:

D= Haftkraft
E= max. Restmagnetismus
F= Luftdruck
G= Durchmesser des Druckanschlusses

Die Haftkraft ist abhängig von der Stahlgüte , der Beschaffenheit der Kontaktfläche, der Materialdicke und der Kontaktfläche des Magneten. Hier die Angegebene Haftkräfte sind für eine Materialstärke von mindesten 25 mm gültig
  • Anwendungen :
    • Heben
    • Transportieren
    • Automatisme de commande
    • Automation

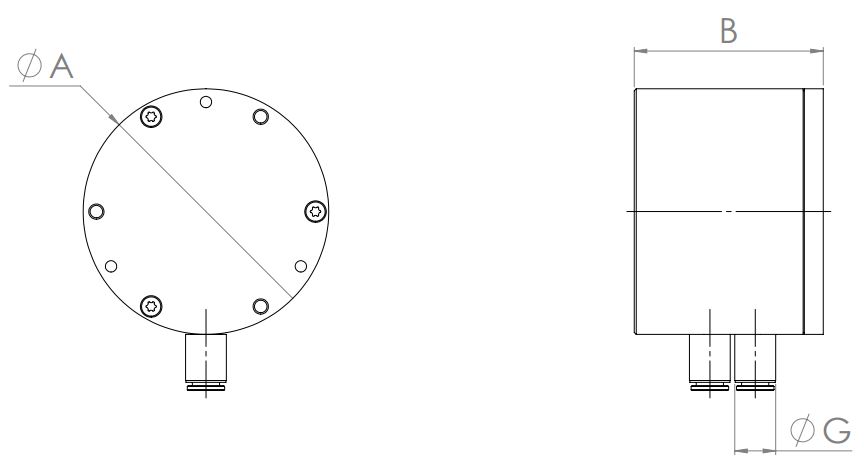

20-22-36513

Anzahl Produkt Gewicht in Kg A B C D E F G H
20.22.350,1935321xM518 daN0,03 KG5 à 8 Bars4 mm6 kg
20.22.650,9565503xM4-Ø58 mm120 daN0,20 KG5 à 8 Bars6 mm40 kg
20.22.120R5,8120823xM8 - Ø107 mm360 daN6 KG5 à 8 Bars6 mm120/70 kg
20.22.1805,8120823xM8 -Ø107 mm540 daN6 KG5 à 8 Bars6 mm180 kg
indication_tableau_dessus
