REF 11.04
  • 11-04-36248

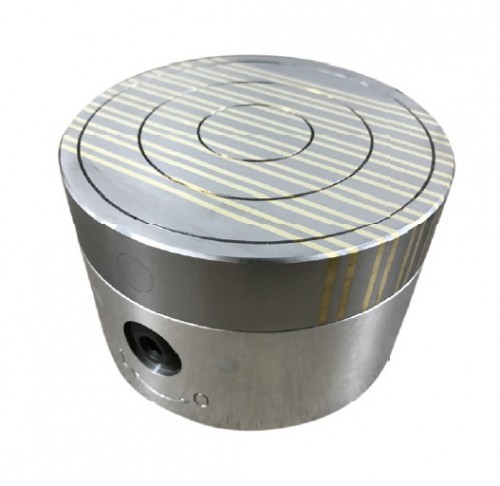

Permanent-Magnet-Rundfutter Typ FFM

    • robuste Konstruktion
    • wasserdichte Konstruktion
    • Haftkraft: 70 N/mm²

. Doppeltes Magnetsystem mit Neodym-Magneten
. Parallele Polteilung (Stahl/ Messing siehe Spalte H)
. Konzentrische Rillen in der Polplatte zur
  leichten Zentrierung der Werkstücke
. Erläuterung Tabelle: H = Polteilung / J = maximal Drehzahl

Lieferumfang:
- Bedienschlüssel

  • Verwendung :
    • Schleifen
    • Erodieren (EDM)
    • Drehbearbeitung
  • Nennhaftkraft :
    • 70 N/cm²
  • Polteilung :
    • 9/11 mm
    • 1,5 mm Messing
    • 4/6+2 mm Stahl
  • Abnutzbarkeit der aktiven Fläche :
    • 5-7 mm
  • Magnetfeldhöhe :
    • 10 mm
Optionen :
- T-Nuten
- Zusätzliche Polplatte zum Zentrieren
- Einarbeitungen in Rückseite der Polplatte
- Adaption für:
  . Morse Kegel z.B. MK4, MK3
  . Kurzkegelflansche für:
     A2 DIN 55026
     Bajonett DIN 55027
     Camlock DIN 55029



11-04a-36252

Erläuterung Tabelle: H = Polteilung / J = maximal Drehzahl
Betrag Produkt Gewicht in Kg A B C D E F G H I J
11.04.100310062702,5-913xM54/1,5 + 2/1,5-1500
11.04.130513062902,5-1204xM64/1,5 + 2/1,5-1200
11.04.1608160751253-1424xM86/1,5 + 2/1,5-1000
11.04.20013200801504,5-1824xM86/1,5 + 2/1,5-800
11.04.25020250802004,520x152324xM86/1,5 + 2/1,5-700
11.04.30029300852504,520x152824xM86/1,5 + 2/1,5-700
