Permanent-Magnet-Rundfutter Typ ERCN
Permanent-Magnet-Rundfutter Typ ERCN
-
- Hohe Haftkraft
- Robuste Konstruktion
- wasserdichte Konstruktion
- für Hartdrehen geeignet
-
- Hohe Haftkraft
- Robuste Konstruktion
- wasserdichte Konstruktion
- für Hartdrehen geeignet

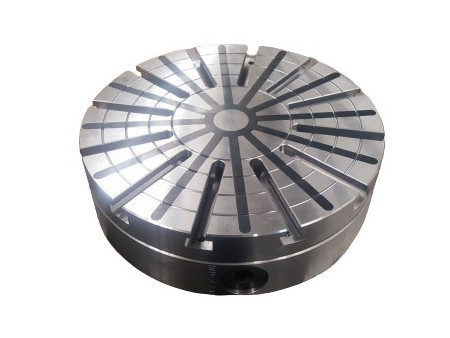

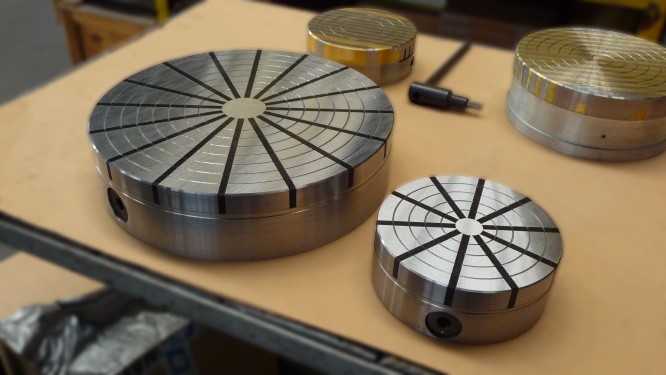

. Die Magnetspannfutter Typ ERCN sind für hohe Haftkräfte gebaut
. Radialpolteilung: Stahl+ Epoxyt
. Mit Neodym-Magneten
. Erläuterung Tabelle: J= Anzahl der Pole
I= max. Durchmesser für Durchgangsbohrung
Lieferumfang:
- Bedienschlüssel
-
Anwendungen :
- Schleifen
- Drehbearbeitung
- Hartdrehen
-
Nennhaftkraft :
- 140 N/cm²
-
Abnutzbarkeit der aktiven Fläche :
- 3 mm
- T-Nuten
- Durchgangsbohrung mittig

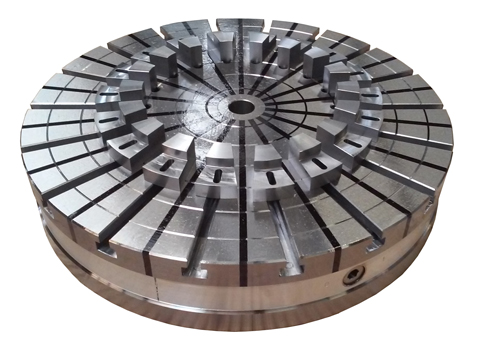

- Polschuhe
- Zusätzliche Polplatte
- Adaption für:
. Morse Kegel z.B. MK4, MK3
. Kurzkegelflansche für:
A2 DIN 55026
Bajonett DIN 55027
Camlock DIN 55029
- Durchgangsbohrung mittig
- Polschuhe
- Zusätzliche Polplatte
- Adaption für:
. Morse Kegel z.B. MK4, MK3
. Kurzkegelflansche für:
A2 DIN 55026
Bajonett DIN 55027
Camlock DIN 55029
- 11-01-n-catalog-2021-Seite 19-36753 (1.32 Mo)
| Menge | Produkt | Gewicht in Kg | A | B | C | D | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 11.01.130N | 5 | 130 | 57 | - | 50H7 | - | 100 | 4x(M6x12) | 5 | 15 | 10 | |
| 11.01.150N | 7,3 | 150 | 57 | - | 50H7 | 80 | 120 | 4x(M6x12) | 5 | 15 | 10 | |
| 11.01.200N | 13 | 200 | 57 | - | 60H7 | 110 | 180 | 4x(M6x12) | 5 | 20 | 12 | |
| 11.01.250N | 20 | 250 | 70 | - | 80H7 | 140 | 220 | 4x(M6x12) | 5 | 30 | 16 | |
| 11.01.300N | 30 | 300 | 73 | - | 150H7 | 180 | 260 | 4x(M8x16) | 6 | 38 | 16 | |
| 11.01.350N | 49 | 350 | 73 | - | 170H7 | 220 | 300 | 4x(M8x16) | 6 | 40 | 20 | |
| 11.01.400N | 75 | 400 | 74 | - | 200H7 | 260 | 340 | 4x(M8x16) | 8 | 40 | 20 |
