Magnet-Spannblock mit Prisma Typ VM110
print
REF 13.35
  • bloc magnétique avec Vés
  • Permanent-Block mit Prismen
  • Magnet-Block
bloc magnétique avec VésPermanent-Block mit PrismenMagnet-Block

Magnet-Spannblock mit Prisma Typ VM110

    • Robuste Konstruktion
    • wasserdichte Konstruktion

. 4 magnetische Kontaktflächen (V-Prisma, oben, Seiten)
. Stabile Konstruktion, erlaubt den Einsatz mit Kühlflüssigkeit
. Prismen in X und Y Achse
. Schaltbar EIN/AUS

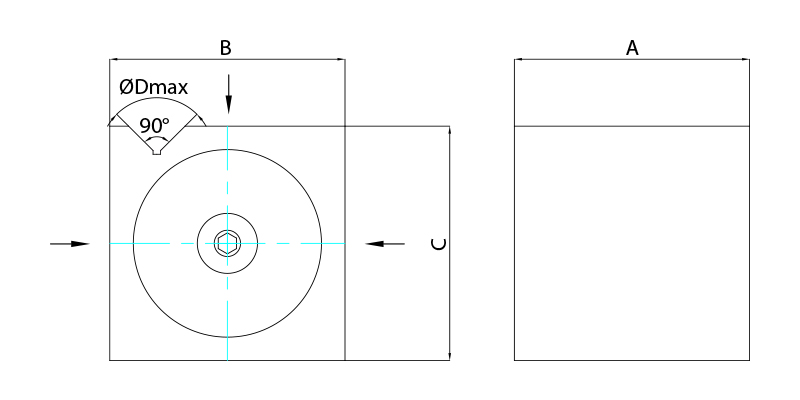

. Erläuterungen Tabelle: D = Durchmesser für Prisma 1 und 2
                                       E= Kraft / 13.35.XXX= im den Prismen
                                                       13.35.XXS = Haftkraft Stahl/ Haftkraf Gusseisen

Lieferumfang:
A= 80 /125/ 180 = mit demontierbaren Sechskantschlüssel (13.35.xx)
A= 100/150 = mit integriertem Schaltschlüssel (13.35S.xx)

  • Anwendungen :
    • Schleifen
    • Erodieren (EDM)
    • Bearbeitung
    • Positionierung
13-35-800px-5041

Anzahl Produkt Gewicht in Kg A B C D E
13.35.803,5808080Ø10-25/ Ø8-2512daN/10daN
13.35.12514,0125125125Ø10-40/ Ø10-2630daN/ 25daN
13.35.15023,0150150150Ø10-40/ Ø10-3840daN/ 40daN
13.35.18037,0180180180Ø14-50/ Ø14-5040daN/ 40daN
13.35S.1006,3100100100Ø2630daN/25daN
13.35S.15021,3150150150Ø3260daN/35daN
indication_tableau_dessus
