Lamellenblöcke Typ TB
REF 14.02
Lamellenblöcke Typ TB
-
- gelötete Polplatte
- Robuste Konstruktion
-
- gelötete Polplatte
- Robuste Konstruktion
. Werkstoffe: Stahl und Messing sind silberhartverlötet.
. Polteilung: 3 mm Stahl + 1,5 mm Messing
Die Lamellenblöcke übertragen das Magnetfeld der Polplatte. Sie sind universell einsetzbar auf Magnetspanngeräten aller Typen und Fabrikate
(die Polteilung beachten).
Die Lamellenblöcke können auf der Aufspannfläche der Magnetplatte lose aufgelegt oder darauf befestigt werden. Endbearbeitungen können ungehindert vorgenommen werden, da nichts verschraubt oder verstiftet ist.
-
Anwendungen :
- Schleifen
- Erodieren (EDM)
- Fräsen
- Messen
- Bohren
-
Polteilung :
- mm
- mm Messing
- mm Stahl
- Andere Abmesungen
- Andere Polteilung
- Paarweise Lieferung

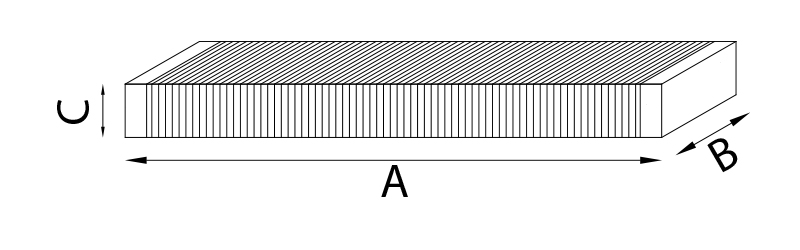

| Anzahl | Produkt | Gewicht in Kg | A | B | C | D |
|---|---|---|---|---|---|---|
| 14.02.573215B.P | 0,2 | 57 | 32 | 15 | 3 + 1 | |
| 14.02.975726B.P | 1,2 | 97 | 57 | 26 | 3 + 1 | |
| 14.02.1007525B | 1,5 | 100 | 75 | 25 | 3 + 1 | |
| 14.02.2007525B | 3,0 | 200 | 75 | 25 | 3 + 1 | |
| 14.02.2507525B | 3,8 | 250 | 75 | 25 | 3 + 1 | |
| 14.02.3007525B | 4,6 | 300 | 75 | 25 | 3 + 1 | |
| 14.02.4007525B | 6,1 | 400 | 75 | 25 | 3 + 1 | |
| 14.02.5007525B | 7,6 | 500 | 75 | 25 | 3 + 1 | |
| 14.02.20010025B | 4,0 | 200 | 100 | 25 | 3 + 1 | |
| 14.02.25010025B | 5,0 | 250 | 100 | 25 | 3 + 1 | |
| 14.02.30010025B | 6,0 | 300 | 100 | 25 | 3 + 1 | |
| 14.02.40010025B | 8,0 | 400 | 100 | 25 | 3 + 1 | |
| 14.02.50010025B | 10,1 | 500 | 100 | 25 | 3 + 1 | |
| 14.02.1007540B | 2,5 | 100 | 75 | 40 | 3 + 1,5 | |
| 14.02.2007540B | 4,9 | 200 | 75 | 40 | 3 + 1,5 | |
| 14.02.2507540B | 6,1 | 250 | 75 | 40 | 3 + 1,5 | |
| 14.02.3007540B | 7,4 | 300 | 75 | 40 | 3 + 1,5 | |
| 14.02.4007540B | 9,8 | 400 | 75 | 40 | 3 + 1,5 | |
| 14.02.5007540B | 12,2 | 500 | 75 | 40 | 3 + 1,5 | |
| 14.02.20010040B | 6,4 | 200 | 100 | 40 | 3 + 1,5 | |
| 14.02.25010040B | 8,0 | 250 | 100 | 40 | 3 + 1,5 | |
| 14.02.30010040B | 9,6 | 300 | 100 | 40 | 3 + 1,5 | |
| 14.02.40010040B | 12,8 | 400 | 100 | 40 | 3 + 1,5 | |
| 14.02.50010040B | 16,2 | 500 | 100 | 40 | 3 + 1,5 |
