Elektro-Permanent-Magnetplatte Typ Turbomill50SQ3
print
REF 10.33.50.SQ3
  • 10.33-Magnetspannplatte für das Fräsen
  • 10.33-Magnetspannplatte quadrat für das Fräsen
  • BRAILLON Elektropermanent Magnestpannpalette
  • BRAILLON Elektro Permanent Magnetspannplatte für DMG Maschinen
10.33-Magnetspannplatte für das Fräsen10.33-Magnetspannplatte quadrat für das FräsenBRAILLON Elektropermanent MagnestpannpaletteBRAILLON Elektro Permanent Magnetspannplatte für DMG Maschinen

Elektro-Permanent-Magnetplatte Typ Turbomill50SQ3

    • Hohe Haftkraft
    • Robuste Konstruktion
    • wasserdichte Konstruktion

. Polspalt aus rostfreiem Stahl zum Schutz des Innenlebens
. Elektro-Permanent-Magnet-System mit sehr robuster Monoblock-Konstruktion
. Ideal für das Fräsen von größeren Werkstücken und Brammen
. Alle Pole 50x50mm mit M8 Gewindebohrungen vorgesehen
. Anschluss mit wasserdichtem Stecker
. Geeignete Steuerung und Steuereinheit zusätzlich zu bestellen:
  siehe 50.01.BUR.230/400 und 50.10.T10
. Erläuterung Tabelle: D = Anz. pole

Haltekraft= 400kg/ Pol

Lieferumfang:
- Wahlweise 3m, 6m oder 10m Metallschutzkabel an der langen Seite
- Lang- und kurzseitige Anschläge
- Spannpratzen

  • Anwendungen :
    • Fräsen
    • Bohren
    • Konturfräsen
    • Planfräsen
  • Haftkraft pro Pol :
    • 400 daN
  • Polteilung :
    • 60 mm
  • Abnutzbarkeit der aktiven Fläche :
    • 4 mm
  • Magnetfeldhöhe :
    • 10 mm
  • Spannung :
    • 340 VDC
Optionen :

- Andere Abmessungen
- Polverlängerungen zum Erhöhen des Werkstücks
- Durchgehende Befestigungsbohrungen für Maschinentisch
- Kabelanschluss für Kurzseite

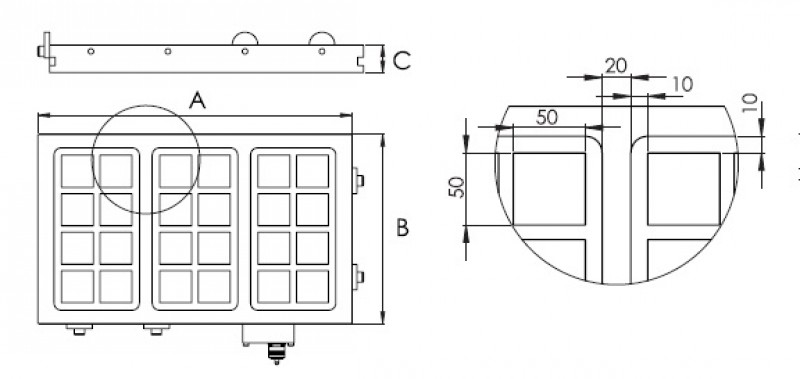

10-33-36297

D = Anz. pole
Anzahl Produkt Gewicht in Kg A B C D
10.33.50.SQ3.32032030,03203204316
10.33.50.SQ3.49029544,04902954324
10.33.50.SQ3.49042063,04904204336
10.33.50.SQ3. 49047571,04904754342
10.33.50.SQ3.49057586,04905754348
10.33.50.SQ3.64029558,06402954332
10.33.50.SQ3.64042083,06404204348
10.33.50.SQ3.64047593,06404754356
10.33.50.SQ3.640575113,06405754364
10.33.50.SQ3.79529571,07952954340
10.33.50.SQ3.795420102,07954204360
10.33.50.SQ3.795475116,07954754370
10.33.50.SQ3.795575140,07955754380
10.33.50.SQ3.95029595,09502954348
10.33.50.SQ3.950420122,09504204372
10.33.50.SQ3.950475137,09504754384
10.33.50.SQ3.950575168,09505754396
indication_tableau_dessus
