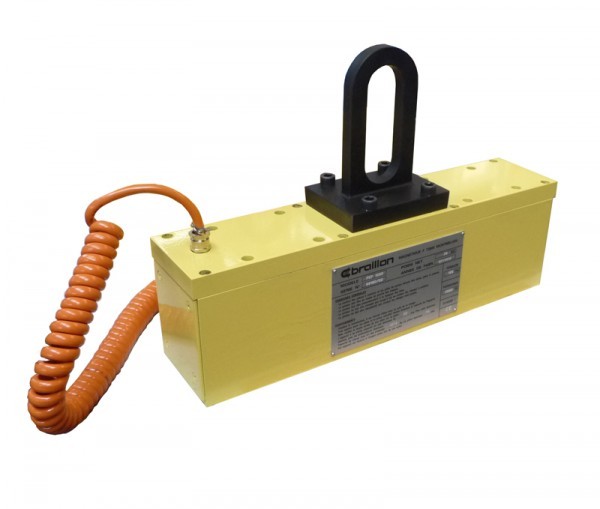

Elektro-permanent Lasthebemagnet Type PEP
REF 20.06
Elektro-permanent Lasthebemagnet Type PEP
-
- Robuste Konstruktion
- Sicher
- effektiv
-
- Robuste Konstruktion
- Sicher
- effektiv

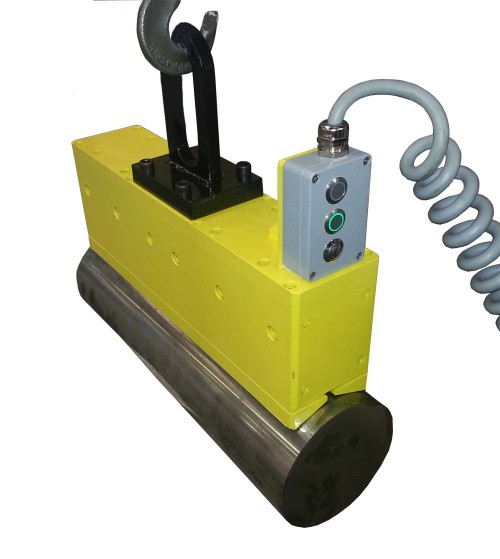

. Zum Ausheben von flachen oder runden Teilen
. Sehr hohe Haftkraft, Wasserdicht
. Sicherheitkoeffizient 3
. Elektro- Permanent Magnetsystem
.
Lieferumfang:
- Gewindebohrungen für die Befestigung von Hebeösen
- mit industriellem Spiral Kabel: 1000-4000 mm
-
Anwendungen :
- Heben
- Transportieren
-
Spannung :
- 195 / 340 VDC
-
Einschaltdauer :
- 100 %
- Sonderpolschuhen
- Hebeösen
- Andere Abmessungen auf Anfrage
- Weitere Spannung auf Anfrage
- Hebeösen
- Andere Abmessungen auf Anfrage
- Weitere Spannung auf Anfrage
- fragebogen-hebetechnik-de-36417 (85.41 Ko)
- 20-06-katalog-de-2021-seite-149-36883 (215.21 Ko)
Die Haftkraft ist abhängig von der Stahlgüte , der Beschaffenheit der Kontaktfläche, der Materialdicke und der Kontaktfläche des Magneten.
G = Haftkraft in daN
G = Haftkraft in daN

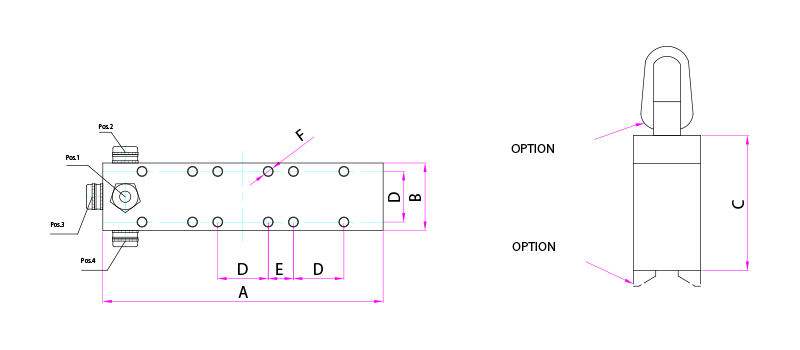

| Anzahl | Produkt | Gewicht in Kg | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|---|---|
| 20.06.200 | 7,0 | 150 | 60 | 143 | 45 | - | 4xM8 | 200daN | |
| 20.06.250 | 8,0 | 170 | 60 | 143 | 45 | - | 4xM8 | 250daN | |
| 20.06.300 | 11,0 | 210 | 60 | 143 | 45 | - | 4xM8 | 300daN | |
| 20.06.500L | 18,0 | 300 | 60 | 143 | 45 | - | 4xM8 | 500daN | |
| 20.06.500 | 18,0 | 210 | 100 | 145 | 75 | - | 4xM8 | 540daN | |
| 20.06.700 | 26,0 | 300 | 100 | 135 | 75 | - | 4xM8 | 730daN | |
| 20.06.800 | 30,0 | 350 | 100 | 135 | 75 | - | 4xM8 | 830daN | |
| 20.06.1000L | 41,0 | 450 | 100 | 135 | 75 | 57,5 | 12xM10 | 1020daN | |
| 20.06.2000 | 180,0 | 500 | 200 | 255 | 75 | --- | --- | 2100daN | |
| 20.06.2500 | 215,0 | 600 | 200 | 255 | 75 | --- | --- | 2500daN | |
| 20.06.3000 | 290,0 | 800 | 200 | 255 | 75 | --- | --- | 3000daN | |
| 20.06.4000 | 360,0 | 1000 | 200 | 255 | 75 | --- | --- | 4000daN | |
| 20.06.5000 | 430,0 | 1200 | 200 | 255 | 75 | --- | --- | 5200daN |
