ELEKTRO MAGNETFUTTER TYPE ERC
REF 11.10
ELEKTRO MAGNETFUTTER TYPE ERC
-
- Hohe Haftkraft
- Robuste Konstruktion
- attraktive Preise
-
- Hohe Haftkraft
- Robuste Konstruktion
- attraktive Preise
. Elektro-Magnetrundfutter mit radialer Polteilung mit grossen Haftkräften
. Polspalt aus Messing
. Für ringförmige Werkstücke (auch dünne Ringe)
. Universeller Einsatz möglich
. Geeignete Steuerung und Steuereinheit zusätzlich zu bestellen:
siehe 50.04.BUE.230 / 50.05.T.BUET.230/400 und 50.10.T10
. Erläuterung Tabelle: J= Anzahl der Pole
Lieferumfang:
- Elektroanschluss auf der Rückseite
- Mit integriertem Schleifringkörper oder mit Schleifringkörper zur Montage an der Maschinenspindel
. Polspalt aus Messing
. Für ringförmige Werkstücke (auch dünne Ringe)
. Universeller Einsatz möglich
. Geeignete Steuerung und Steuereinheit zusätzlich zu bestellen:
siehe 50.04.BUE.230 / 50.05.T.BUET.230/400 und 50.10.T10
. Erläuterung Tabelle: J= Anzahl der Pole
Lieferumfang:
- Elektroanschluss auf der Rückseite
- Mit integriertem Schleifringkörper oder mit Schleifringkörper zur Montage an der Maschinenspindel
-
Anwendungen :
- Schleifen
- Drehbearbeitung
-
Nennhaftkraft :
- 120 N/cm²
-
Abnutzbarkeit der aktiven Fläche :
- 8 mm
-
Spannung :
- 110 VDC
- Andere Spannungen & Abmessungen
- T- Nuten
- Durchgangsbohrung mittig
- Polschuhe nach Maß
- Befestigungsbohrungen
- Adaption für Aufnahmen:
. Morse Kegel z.B. MK4, MK3
. Kurzkegelflansche für:
A2 DIN 55026
Bajonett DIN 55027
Camlock DIN 55029
- T- Nuten
- Durchgangsbohrung mittig
- Polschuhe nach Maß
- Befestigungsbohrungen
- Adaption für Aufnahmen:
. Morse Kegel z.B. MK4, MK3
. Kurzkegelflansche für:
A2 DIN 55026
Bajonett DIN 55027
Camlock DIN 55029

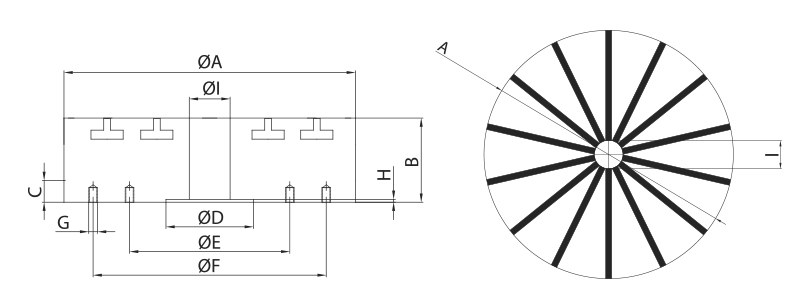

| Anzahl | Produkt | Gewicht in Kg | A | B | C | D | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 11.10.100.6.340 | 4,0 | 100 | 90 | 12 | - | - | - | 3xM8 | 3 | 35 | 6 | |
| 11.10.150.6.340 | 9,0 | 150 | 90 | 14 | - | - | - | 3xM10 | 4 | 35 | 6 | |
| 11.10.200.8.340 | 18,0 | 200 | 90 | 14 | - | - | - | 4xM10 | 3 | 45 | 8 | |
| 11.10.250.8.340 | 29,0 | 250 | 90 | 16 | - | - | - | 4xM12 | 4 | 65 | 8 | |
| 11.10.300.12.340 | 42,0 | 300 | 90 | 16 | - | - | - | 4xM12 | 4 | 85 | 12 | |
| 11.10.400.12.340 | 76,0 | 400 | 90 | 16 | - | - | - | 6xM12 | 5 | 100 | 12 | |
| 11.10.500.16.340 | 120,0 | 500 | 90 | 16 | - | - | - | 6xM12 | 5 | 150 | 16 | |
| 11.10.600.16.340 | 195,0 | 600 | 100 | 18 | - | - | - | 6xM16 | 5 | 180 | 16 | |
| 11.10.700.16.340 | 265,0 | 700 | 100 | 18 | - | - | - | 6xM16 | 5 | 200 | 16 | |
| 11.10.800.24.340 | 365,0 | 800 | 100 | 18 | - | - | - | 6xM16 | 5 | 200 | 24 | |
| 11.10.1000.24.340 | 550,0 | 1000 | 100 | 18 | - | - | - | 8xM16 | 5 | 250 | 24 |
